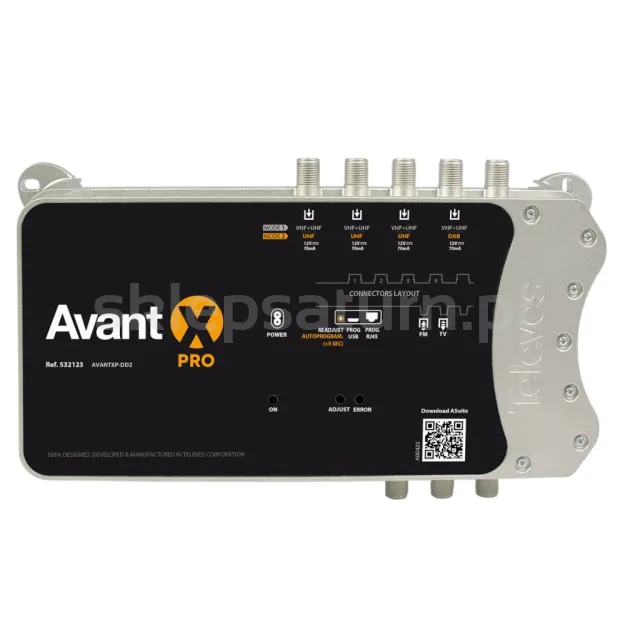

Wzmacniacz kanałowy Televes AVANT X PRO, ref. 532123 LTE700

Wielowejściowy programowalny wzmacniacz do pojedynczych i zbiorczych instalacji TV naziemnej i satelitarnej. Możliwość zaprogramowania do 32 filtrów cyfrowe w 4 wejściach VHF+UHF.
Wzmacniacz wielopasmowy wyposażony jest w 5 wejść, co pozwala na konfigurację pomiędzy 2 trybami dystrybucji: FM-4xVHF/UHF lub FM-DAB-3xUHF i umożliwia uzyskanie programowalnego wzmocnienia i zbalansowania różnych wejść RF.
Prosty i intuicyjny sposób programowania dzięki Asuite – poprzez aplikację dla Android lub Windows.
Ta wersja jest wyposażona w funkcję automatycznego programowania, dzięki której wzmacniacz jest w stanie zaprogramować się sam. Diody LED wskazują czy programowanie zostało wykonane poprawnie.
Możliwość monitorowania sygnału VHF/UHF: poziom i SNR (Signal to Noise Ratio) oraz tworzenia raportów z instalacji w formacie PDF.

Filtrowanie LTE do kanału 48 (LTE700).

RED compliant

Cechy wyróżniające

• Technologia przetwarzania cyfrowego zastosowana dla sygnałów telewizji naziemnej
• Do 32 filtrów programowanych osobno: Cyfrowe filtrowanie każdego kanału, w tym kanałów sąsiednich (1 do 4 kanałów)
• Cyfrowe przetwarzanie kanałów: kanały wyjściowe mogą być przesuwane w częstotliwości
• Automatyczna regulacja sygnału w każdym z filtrów (AKW): z ręczną precyzyjną regulacją poziomu wyjściowego
• Selektywne filtry cyfrowe VHF/UHF: 30dB separacji (przy 1MHz)
• Filtr SAW (Surface Acoustic Wave) o większej stabilności i selektywności do separacji pasma LTE
• Kompatybilnśćo z DVB-T i DVB-T2
• Technologia TForce: Optymalna oraz stabilna moc wyjściowa
• Przechowywanie konfiguracji i klonowanie między różnymi modelami urządzeń z tej gamy
• Obudowa wykonana z odlewu (zamak) z bardzo wysokim ekranowaniem
• Lekkie i kompaktowe (225x120x55mm)
• Bardzo łatwe programowanie i regulacja za pomocą aplikacji ASuite dla systemu Android lub Windows

Ogólna charakterystyka

• Wejścia konfigurowalne w 2 trybach: 4 wejścia obsługują VHF/UHF lub jedno z wejść jest przeznaczone dla DAB, a pozostałe 3 dla UHF
• Automatyczne równoważenie zgodnie z poziomem wyjściowym i zaprogramowanym nachyleniem korekty
• Wysoka moc wyjściowa
• Powiązanie filtrów z wejściami VHF+UHF: bez ograniczeń
• Automatyczne programowanie: wykrywanie najlepszego kanału DVB-T/T2 na wejściach VHF/UHF oraz automatyczne i optymalne przypisanie każdego multipleksu do filtrów.
• ASuite: Monitorowanie kanału za pomocą parametrów DVB-T/T2 (identyfikacja, poziom, CNR, CBER (DVB-T) lub PER (DVB-T2)) i raport PDF dotyczący konfiguracji i pomiarów instalacji
• Zasilanie przedwzmacniaczy lub systemu BOSS
• Wskaźniki LED: tryb pracy urządzenia i stanu sygnału
• Wymienialne zasilanie

Avant X jest programowalnym wzmacniaczem, stosowanym do wzmacniania i programowalnego wyrównania różnych wejść RF.

• Wejścia VHF+UHF: kanały obecne na tych wejściach mogą być filtrowane i dostosowane za pomocą maksymalnie 32 filtrów. Każdy filtr może zostać zestrojony w każdym z kanałów VHF+UHF obejmując od 1 do 4 kanałów.
  32 dostępnych filtrów można konfigurować w zależności od liczby MUX'ów dostępnych na każdym z wejść VHF+UHF. Kompatybilnśćo z DVB-T i DVB-T2.
  Poziom wyjściowy jest programowalny od 90 -115dBμV dla wariantów z 1 wyjściem (BASIC i PRO) i 86-111dBμV z 2 wyjściami (BASIC PRO SAT i SAT). Dodatkowo można skonfigurować nachylenie korektora na wyjściu do 5 dB.

• Wejście FM: może być aktywowane lub nie. W przypadku aktywowania tego wejścia, zostanie ono wzmocnione a jego poziom wyjściowy będzie o 10 dB niższy od kanału UHF, mającego najniższy poziom (wliczając nachylenie korektora).
• Wejście IF: dla wejścia satelitarnego. Można przypisać tłumienie między 0-30 dB i eqalizer między 0-15 dB. LNB może zostać skonfigurowane do zasilania zdalnego (STB) lub lokalnego, aktywując ton 22 kHz i ustawiając napięcie zasilania na 13V lub 17V.

Avant X posiada trzy opcje programowania:

• App ASuite dla PC/Mac lub tabletu/smartfona Android, poprzez połączenie USB (kabel OTG w zestawie): Konfiguracji parametrów wzmacniacza dokonuje się za pomocą intuicyjnego interfejsu użytkownika. Możliwe jest zdefiniowanie i zapisanie konfiguracji nawet bez podłączenia do wzmacniacza. Taka zapisana konfiguracja może być później wykorzystana podczas instalacji. Ponadto, w wersjach PRO, aplikacja pozwala na monitorowanie parametrów jakości kanałów oraz na tworzenie raportów z instalacji.

• Uniwersalny programator (nr kat. 7234): Kompatybilność z programatorem (również z wcześniejszymi wersjami programatora).

• Automatyczne programowanie za pomocą przycisku "AUTO-PROGRAMMING" (długie naciśnięcie): Dzięki tunerowi, który wykrywa kanały DVB-T/T2 dla wejść UHF+VHF, aktywacja tej opcji realizuje automatyczne programowanie filtrów i ustawienie odpowiedniego poziomu w celu uniknięcia intermodulacji.

Naciskając przycisk DOSTOSOWANIE/READJUST (krótkie naciśnięcie), urządzenie rekonfiguruje się według zapisanej konfiguracji. Po dokonaniu ustawień w urządzeniu, możliwe jest ręczne dostosowanie i lekka korekta wzmocnienia filtrów UHF+VHF i FM.
