Kabel koncentryczny tc690 CU-PE-FL 1.13 80% Trishield Eca (100m), żelowany

Kabel tc'690 CU-PE-FL 1.13 TRISHIELD zewnętrzny, żelowany (100m)

Kabel koncentryczny typu RG6 przeznaczony do układania bezpośrednio w ziemi oraz w środowisku o wysokiej wilgotności. Wnętrze kabla wypełnione jest żelem hydrofobowym, który zabezpiecza żyłę miedzianą i ekran przed penetracją wody oraz korozją. Płaszcz PE zapewnia wytrzymałość mechaniczną i chemiczną.

Kable spełniają normę Dyrektywy CPR

Kabel posiada Opinię Techniczną Państwowego Instytutu Łączności w Warszawie.

Charakterystyka ogólna:

• Żyła główna: 100% Miedź (Cu), średnica 1.13 mm.
• Ekranowanie: Trishield (Folia + Oplot 80% + Folia).
• Płaszcz zewnętrzny: PE (polietylen) – odporny na UV i wilgoć + żel hydrofobowy.
• Klasa reakcji na ogień: Eca (podstawowa klasa odporności, dopuszczona do stosowania w instalacjach ziemnych i budownictwie ogólnym).
• Impedancja: 75 Ohm.

Zalety powłoki PE:

• Odporny na słońce (UV) Czarna powłoka PE sprawia, że kabel nie kruszeje i nie pęka pod wpływem promieni słonecznych. Możesz go bezpiecznie prowadzić po dachu, elewacji czy maszcie antenowym.
• Wypełnienie żelem hydrofobowym Wnętrze kabla zostało wypełnione specjalną substancją, która odpycha wodę. Jeśli zewnętrzna izolacja zostanie przypadkowo nacięta lub uszkodzona, żel natychmiast blokuje wilgoć. Uniemożliwia to wodzie wciekanie do środka i przemieszczanie się wzdłuż przewodu.
• Całkowita ochrona przed wilgocią Połączenie szczelnej powłoki PE i żelu sprawia, że kabel jest barierą nie do przejścia dla wody. Chroni to miedziany rdzeń i oplot przed korozją oraz śniedzeniem, nawet w bardzo trudnych warunkach.
• Wzmocniona odporność mechaniczna Zewnętrzna powłoka jest twardsza i bardziej śliska niż w standardowych kablach do wnętrz. Jest trudna do przetarcia podczas przeciągania przez otwory w murze lub rury.
• Przystosowany do układania w ziemi Dzięki chemicznej odporności oraz zabezpieczeniu żelowemu, kabel ten jest idealny do bezpośredniego zakopania w gruncie.

Przeznaczenie:

Przyłącza doziemne, studzienki telekomunikacyjne, instalacje w wilgotnych piwnicach, garażach i kanałach kablowych.

Pakowanie:

Pojedynczy bęben: 100 m

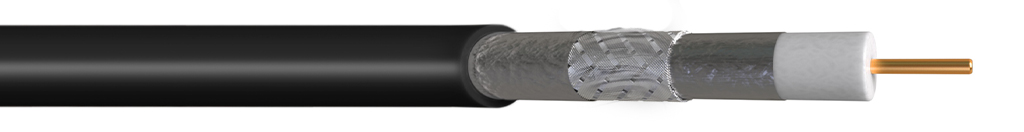

Konstrukcja

• żyła 1,13 mm ± 1% CU
• dielektryk spieniony fizycznie PE 4,57 ± 0.15mm
• 1 warstwa folia Al/PET, klejona do wewnętrznego dielektryka
• 2 warstwa 128 x 0.12mm, 80% pokrycia
• 3 warstwa folia aluminiowa, dwustronnie laminowana
• 4 warstwa - płaszcz zewnętrzny PE 7,20 +/- 0.1mm, kolor czarny, odporny na warunki atmosferyczne, żelowany
• minimalny promień gięcia 45 mm

Parametry elektryczne

• skuteczność ekranowania 5MHz~30MHz: < 2,5mOhm/m; 30MHz~1000MHz: > 105 dB, klasa A++
• pojemność kabla wartość badana: 54 ± 3 pF/m
• rezystancja DC żyły wewnętrznej 17 Ohm/km
• rezystancja DC ekranowania 17,7 Ohm/km
• rezystancja DC pętli 34,7 Ohm/km
• impedancja charakterystyczna 75 Ohm

Tłumienność Kabla [dB/100m]
