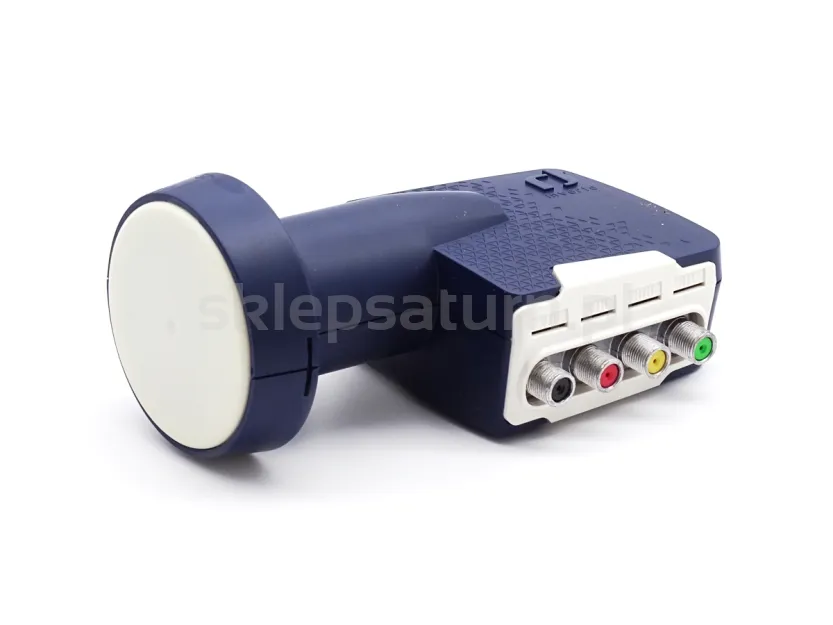

Konwerter QUATTRO Inverto Premium QTL410-PREMU-OPN

Inverto QUATTRO HOME Pro QDL410-HMPRO-OPN - wysokiej jakości konwerter z wbudowanym filtrem 4G/LTE. Przeznaczony jest do pracy wyłącznie z multiswitchami. Każde z wyjść konwertera typu "quattro" posiada inny zakres częstotliwości i polaryzację. Sygnał z takiego konwertera doprowadzany do multischwitcha może być rozdzielony od kilka do kilkanaście tunerów satelitarnych w instalacji zbiorczej - w zależności od wykorzystanego multiswitcha. Zapewnia doskonałe parametry, bardzo niski pobór mocy. Wyprodukowany zgodnie z najwyższymi branżowymi standardami jakości i zaprojektowany z myślą o spełnieniu rygorystycznych specyfikacji.

Kluczowe cechy i przeznaczenie

1. Typ QUATTRO

Konwerter QUATTRO ma cztery wyjścia o stałych i odseparowanych polaryzacjach i pasmach:

• VL (Vertical Low Band – Pionowa, Dolne Pasmo)

• VH (Vertical High Band – Pionowa, Górne Pasmo)

• HL (Horizontal Low Band – Pozioma, Dolne Pasmo)

• HH (Horizontal High Band – Pozioma, Górne Pasmo)

Dzięki temu system multiswitch (podłączony do tych czterech wyjść) może precyzyjnie rozdzielać każdy fragment sygnału do dowolnej liczby użytkowników.

2. Seria Inverto Premium

Seria Premium charakteryzuje się:

• Niskim współczynnikiem szumów (Noise Figure): Zazwyczaj na poziomie 0.1-0.3 dB, co minimalizuje zakłócenia i jest kluczowe dla stabilnego odbioru sygnałów o wysokiej rozdzielczości (HD, 4K) oraz w trudnych warunkach pogodowych.

• Wysokim zyskiem (Gain): Silne wzmocnienie sygnału gwarantuje, że sygnał dotrze do multiswitcha w dobrej kondycji.

• Doskonałą izolacją polaryzacji: Zapewnia to, że sygnały z jednej polaryzacji nie zakłócają sygnałów z drugiej, co jest kluczowe dla działania multiswitcha.

3. Zastosowanie

Konwerter QUATTRO jest stosowany wyłącznie w połączeniu z multiswitchem. Nie jest przeznaczony do bezpośredniego podłączania do dekoderów. Jest to profesjonalne rozwiązanie w instalacjach zbiorczych, takich jak:

• Budynki wielorodzinne.

• Hotele i pensjonaty.

• Rozbudowane instalacje domowe z wieloma punktami.

• Nazwa produktu: Konwerter quattro INVERTO BLACK Premium
• Symbol towaru u producenta: IDLB-QUTL40-PREMUM-OPP
• Dolne pasmo - wejście: 10,7-11,7GHz
• Dolne pasmo - wyjście: 950-1950MHz
• Oscylator dolny: 9,75GHz
• Górne pasmo –wejście: 11,7-12,75GHz
• Górne pasmo –wyjście: 1100-2150MHz
• Oscylator Górny: 10,6GHz
• Szumy własne: 0,2dB (0,7dB)
• Dryft temperaturowy oscylatora: +/-3MHz max
• Szum fazowy: -85dBc/Hz max
• Wzmocnienie: 55dB min
• Zafalowanie charakterystyki wzmocnienia: +/-0,75dB/27MHz
• Sterowanie polaryzacja V: 11.0~14.0 V
• Sterowanie polaryzacja H: 16.0~20.0 V
• Sterowanie pasmem dolnym: 0kHz
• Sterowanie pasmem górnym: 22kHz +/-4kHz, 0,4~0,8 Vpp
• VSWR: 2.5:1
• Separacja pomiędzy polaryzacjami: 22dB min
• Pobór prądu: 200mA max @11~20V
• Impedancja wyjściowa: 75Ohm
• Temperatura pracy: -30...+60C
• Średnica szyjki: 40mm
• Długość szyjki: 50mm
• Złącze: F
• Masa: 243g
